SMT貼片機飛達常見類型及分類
SMT貼片機送料器也叫作供料器，喂料器，給料器，料槍?zhuān)?/span>FEEDER,飛達
今天托普科實業小編與大家聊聊常見飛達的類型及分類
一. 按照送料方式來分，常見的有：

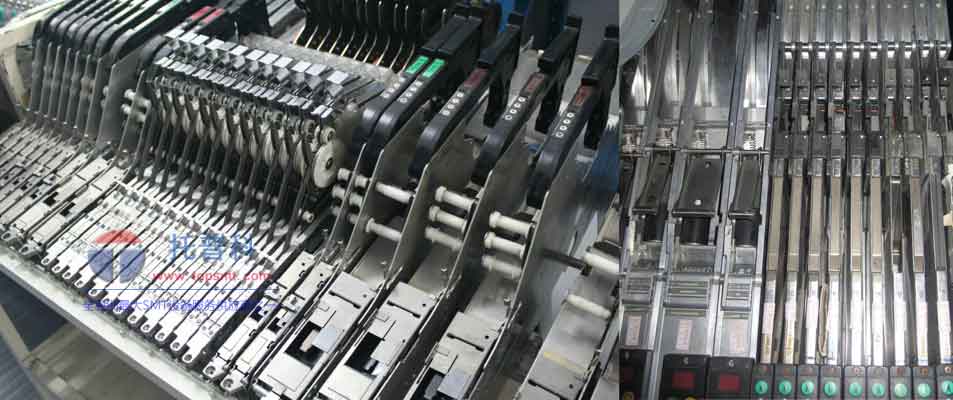

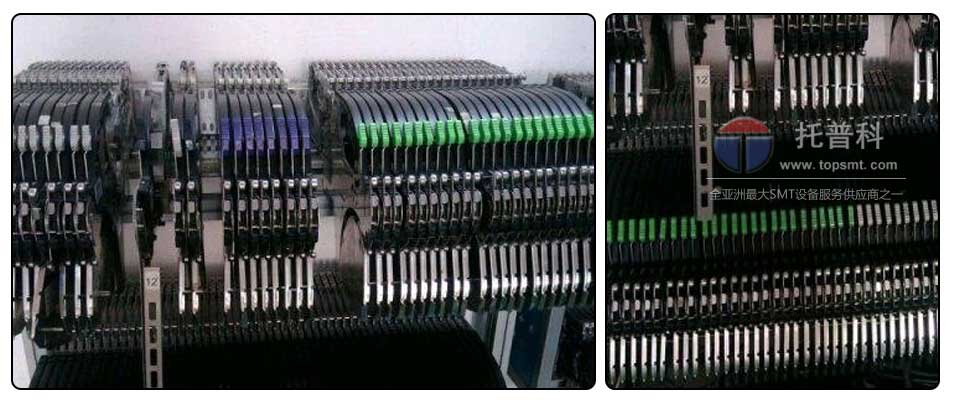

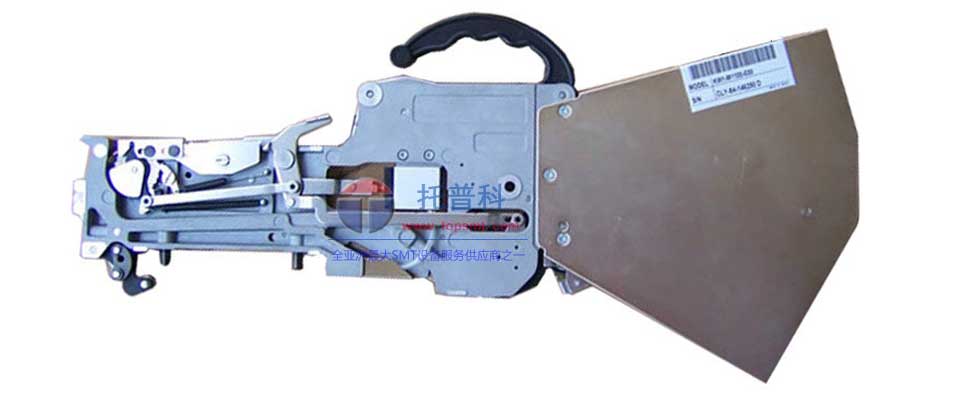

1.帶式送料器，Tape Feeder
帶式送料器是貼片機送料器中最常用的一種標準送料器，傳統結構方式有輪式、爪式、氣動式以及多間距電動式，現在已經發展為高精度電動式，高精度電動式與傳統結構方式相對，傳送精度更高、送料速度更快、結構更加緊湊，性能更穩定，大大提高了生產效率。
帶狀料的基本寬度有：8mm、12mm、16mm、24mm、32mm、44mm和52mm等多種類型，間距有2mm、4mm、8mm、12mm和16等；卷軸直徑尺寸有7 in和13 in兩種。
2.托盤式送料器,盤式送料器 Tray Feeder
可以分為單層結構和多層結構，單層托盤式送料器是直接安裝在貼片機送料器架上，占用多個糟位，適用于托盤式料不多的情況；多層托盤式送器料有多層自動傳送托盤，占用空間小，結構緊湊，適用于托盤料比較多的的情況，盤裝元器件多為各種IC集成元件元件。
在使用托盤式料時，需要注意保住大管角外露元器件，以防止在運輸和使用中造成機械和電性能的損壞。在托盤中使用TQFP、PQFP、BGA、TSOP和SSOPs元器件時，托盤尺寸可以達到150mm x 330.2mm，高度25.4mm。有趣的是，托盤式送料器不僅可以供給貼片機拾取元器件，也可以做為貴重元器件的勢拋料站。
3.管式送料器 Tube Feeder
管式送料器通常使用振動送料器來保證管中元器件不斷進入貼片頭吸取位置，一般PLCC和SOIC是用這種方式來供料的。管式供料器有對元器件引腳保護作用好，穩定性和規范性較差，生產效率較底的特點。
4. 散料盒式送料器（振動飛達）Stick Feeder
散料盒式送料器，又稱為振動式送器料，其工作方式是將元器件自由地裝入成型的塑料盒或袋內，通過用振動式送料器或送料管把元器件依次送入貼片機，這種方式通常使用于MELF和小外形半導件元器件，只適用于無極性矩形和柱形元器件，而不適用于極性元器件。特點：振動飛達比較貴。
5.振動盤
Vibration Feeder 特殊飛達，需定制，目前國產的做得比較好。
二. 按照電動非電動來分，常見的有電動飛達，機械式飛達
雅馬哈的新款機型SIGMA貼片機都是電動飛達，JUKI的飛達有不少是機械式飛達
關于飛達相關知識，托普科實業小編就與大家分享到這里，希望能對大家有所幫助，更多資訊，請關注我們官方微信，后續我們會持續更新！?。?/span>
