松下AM100貼片機

松下AM100貼片機特點 多種少量生產解決方案 支援多品種少量生產的高度實際生產率的選購件 利用元件搭載能力，共通排列復數品種（MJS*） 通過支撐銷更換功能，支援準備工作 開始生產時，確保實裝質量：芯片厚度照相機/3D傳感器

135-1032-6713 立即咨詢

產品介紹

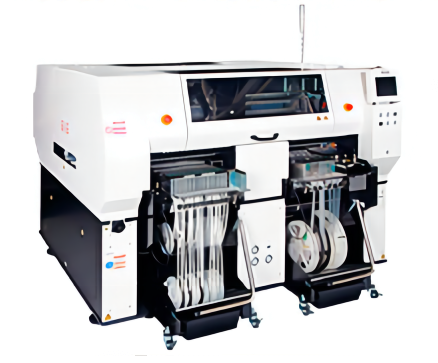

松下AM100貼片機



松下AM100貼片機基礎參數

機種名 AM100


基板尺寸 L 50 × W 50 ? L 510 × W 460
貼裝速度 35 800 cph（0.1006 s/芯片）、 12 200 cph （0.295 s/QFP □12 mm以下 ）
貼裝精度（Cpk≧1） ± 40 μm/芯片
± 50 μm/QFP □12 mm 以下
± 30 μm/QFP □12 mm ? □32 mm
元件供給 編帶 編帶寬：4?56 / 72 / 88 / 104 mm
編帶供料器規格：Max.160品種 （編帶寬度：4 / 8 mm 編帶（小卷盤）使用時）
托盤供料器規格：Max.120品種
桿狀
編帶供料器規格：Max.40品種 （單式桿狀供料器使用時）
托盤供料器規格：Max.30品種
托盤 托盤供料器規格：Max.20品種
手置托盤規格：Max.20品種  (固定供給部用選購件)
元件尺寸 0402芯片 ? L 120 × W 90 或 L 150 × W 25 （T = 28 ）
基板替換時間 約4.0 s（背面無貼裝元件時）
電源 三相AC 200 / 220V ±10V、 AC380 / 400 / 420 / 480V ±20V 2.0 kVA
空壓源 Min.0.5 MPa ? Max.0.8 MPa、200 L /min (A.N.R.)
設備尺寸 W 1 970 × D 2 019  × H 1 500
重量

2 650 kg



松下AM100貼片機特點


一臺設備解決方案

芯片托盤元件實裝，只需一臺設備即可完成

與已有的CM/NPM設備連接，強化生產線的通用性和多功能性


多種少量生產解決方案

支援多品種少量生產的高度實際生產率的選購件

利用元件搭載能力，共通排列復數品種（MJS*）

通過支撐銷更換功能，支援準備工作

開始生產時，確保實裝質量：芯片厚度照相機/3D傳感器


尖端工藝生產線

通過選購件的組合，也可對應尖端工藝

PoP實裝：通用型轉印單元

薄板基板對應：高度傳感器（基板彎曲測量）

高度性價比通用性生產線

成本、實際生產率的最佳均衡通用性生產線

通過14吸嘴貼裝頭實現設備間均衡損失低的高運轉

根據需求，可以選擇最佳供給部的規格

夾持式吸嘴對應（卡盤尺寸可更改）
